Das weiß ich leider nicht mehr genau.
Das müsste aber noch eine alte hex von der Tasterschnittstelle mit der 2092NABS VD sein.

Fehler erkannt. Das liegt an den Firmwares. Ich habe jetzt mal die Fw vom In8 3.11 geflasht und siehe da, physikalische Adresse lässt sich programmieren.
Danke für eure Unterstützung.

So, das ist tatsächlich ein Raspberry Pi1. Ich habe jetzt auch mal ein Pi4 getestet mit selben Ergebnis. Ich kann momentan nur den LPC-8Out programmieren und Werte Senden/Lesen. knxd ist Version 01.14.62 Ein originales KNX Device bekomme ich morgen. Hier noch das Bild von der direkten Bus-Messung an...

Juhu. Jetzt funktioniert es plötzlich. Warum auch immer. Zumindest konnte ich den 8Out mit Adresse und Applikation programmieren.
Wert Senden klappt auch.
Die Tasterschnittstelle lässt sich nicht programmieren. Aber nun weiß ich, wo ich weitersuchen muss.
Danke Euch soweit für die Unterstützung.

Das Netzteil ist ein originales 160mA von MDT

Oh, stimmt. Ich habe das mal umgestellt. Jetzt sollte das passen.

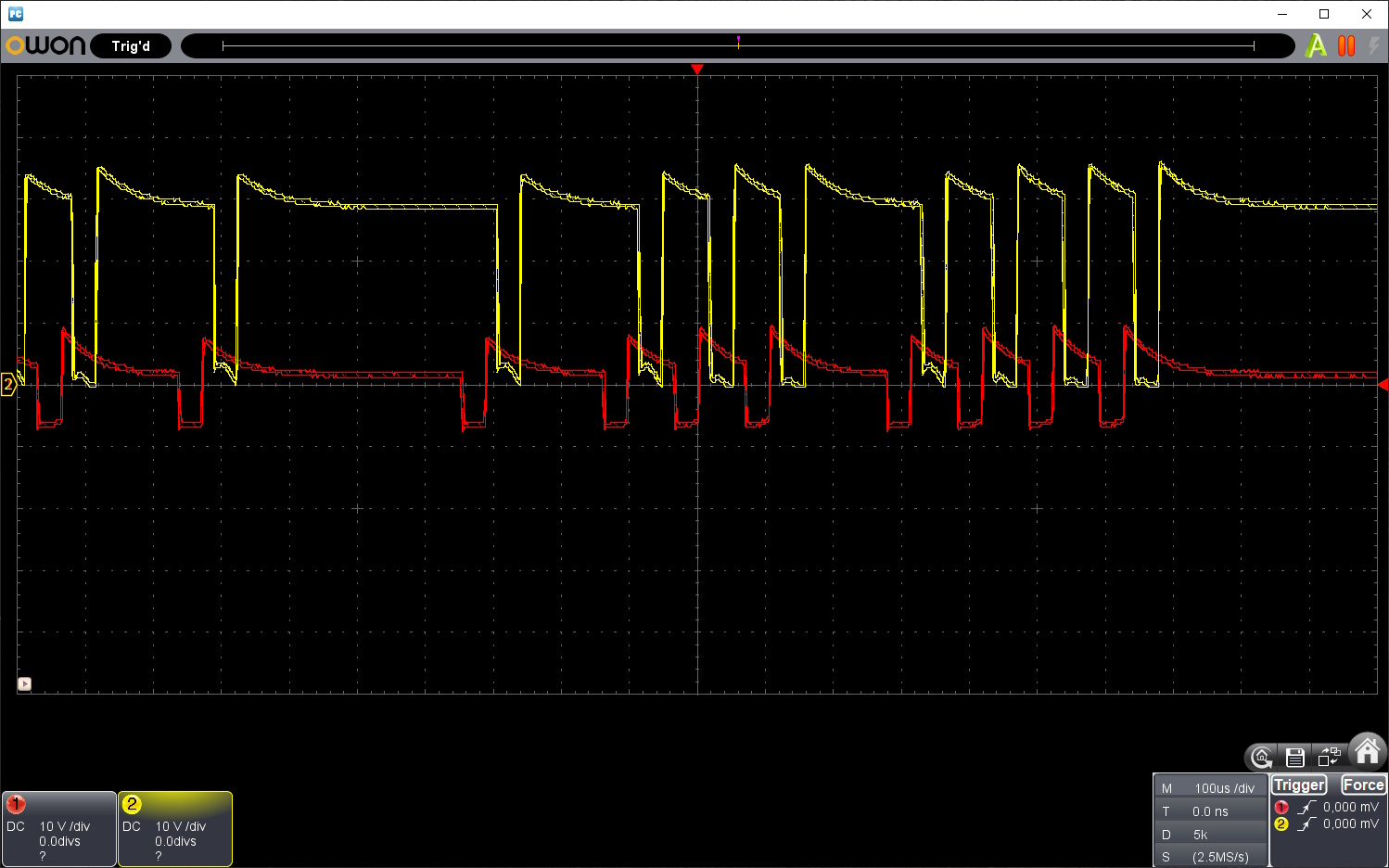

Ja, das hatte ich schon gesehen. Ich habe das mit den 5k6 und 680 Widerständen bestückt. Ich habe jetzt eben in der Pause nochmal schnell gemessen. Allerdings wieder an Pin12 (gelb) und Pin13 (rot). Ob mit oder ohne Geräte hat hier keinen Unterschied gemacht. Die Messung zeigt das programmieren der ...

Hallo Denis, danke für Deine Rückmeldung und den Hinweis mit den Tunneladressen. Das habe ich gleich korrigiert. Ich habe jetzt mal mein Oszi an die Rx- und Tx-Leitung angeschlossen. Das Signal scheint in der Tat nicht ganz in Ordnung zu sein, oder? Ich hätte jetzt Rechtecksignale erwartet. Das selt...

Achso hier noch ein Log-Auszug vom knxd: pi@RaspiTest:~ $ knxd -e 1.1.68 -E 1.1.62:8 -D -T -R -S -f9 -B log -t 1023 tpuarts:/dev/ttyKNX1 Layer 0 [13:log/A.tpuarts 0.001] State setup Layer 0 [15:A.tpuarts/log 0.002] Insert 14:LowF / 12:tpuart Layer 0 [15:A.tpuarts/log 0.002] Setup Layer 0 [17:A.tpuar...

Hallo zusammen, ich habe mir für einen Test-Aufbau den TPUART-Bausatz geordert und nutze diesen mit einem Raspberry Pi1. Leider bekomme ich diesen aber nicht richtig zum Laufen. Die UART-Freigabe habe ich bereits gemacht und EIBD (hab' auch schon knxd getestet) läuft soweit. In der ETS5 wird die Sch...
