Strommessender Schaltaktor
Re: Strommessender Schaltaktor
Hi,
ich habe noch ein paar alte 8out Boards und würde diese gerne für meine Rollläden verwenden.
Kann ich den Controller für den 6out mit integrierten Tastern / LEDs dafür verwenden ?
Auf den ersten Blick sieht die Sache recht kompatibel aus.
Gibt es irgendwelche Gründe, die dagegen sprechen ?
Viele Grüße
ich habe noch ein paar alte 8out Boards und würde diese gerne für meine Rollläden verwenden.
Kann ich den Controller für den 6out mit integrierten Tastern / LEDs dafür verwenden ?
Auf den ersten Blick sieht die Sache recht kompatibel aus.
Gibt es irgendwelche Gründe, die dagegen sprechen ?
Viele Grüße
Tags:
Re: Strommessender Schaltaktor
Hallo zusammen,
kleiner Zwischenstand von mir!
Ich warte noch auf die Relais. diese sollten in den nächsten Tagen kommen. Weiterhin habe ich festgestellt das ich den 744051 vergessen habe zu bestellen!
Leider hatte ich keinen Erfolg mit den Abstandshaltern:-( ! Ich werde aber zu gegebener Zeit mal testen die Dinger zu fräsen!
Viele Grüße
Matthias
kleiner Zwischenstand von mir!
Ich warte noch auf die Relais. diese sollten in den nächsten Tagen kommen. Weiterhin habe ich festgestellt das ich den 744051 vergessen habe zu bestellen!
Leider hatte ich keinen Erfolg mit den Abstandshaltern:-( ! Ich werde aber zu gegebener Zeit mal testen die Dinger zu fräsen!
Viele Grüße
Matthias
Re: Strommessender Schaltaktor
Was den Übergang vom LPC zum ARM angeht, da stecke ich nicht so tief drin. Der 4TE-Top ist jedoch kompatibel zum "normalen" 4-TE ARM.l1berty hat geschrieben:Hi,
ich habe noch ein paar alte 8out Boards und würde diese gerne für meine Rollläden verwenden.
Kann ich den Controller für den 6out mit integrierten Tastern / LEDs dafür verwenden ?
Auf den ersten Blick sieht die Sache recht kompatibel aus.
Gibt es irgendwelche Gründe, die dagegen sprechen ?
Du müsstest Dir natürlich etwas Gedanken um die mechanische Ausführung machen: Wie soll der TOP-Controller im Gehäuse befestigt werden?
Re: Strommessender Schaltaktor
Danke für die Rückmeldung!mattze hat geschrieben:Hallo zusammen,
kleiner Zwischenstand von mir!
Ich warte noch auf die Relais. diese sollten in den nächsten Tagen kommen. Weiterhin habe ich festgestellt das ich den 744051 vergessen habe zu bestellen!
Leider hatte ich keinen Erfolg mit den Abstandshaltern:-( ! Ich werde aber zu gegebener Zeit mal testen die Dinger zu fräsen!
Viele Grüße
Matthias
Ja, bei den ganzen Bauteilen kann man schnell mal was vergessen... Du hast hoffentlich einen LV4051 bestellt, der ohne LV dürfte durch seinen hohen Innenwiderstand bei 3,3V die Messung vermiesen.
Die Abstandshalter in gefräst - ich bin gespannt!
Re: Strommessender Schaltaktor
Hallo,
das mit den fräsen klappt gut! Man muss aber die Löcher oder die Abstandshalter bearbeiten damit es passt.
Auf dem Bild sieht man was ich meine!
Ist aber eine Alternative! Wenn ich eine kleine Serie auflegen soll, gib einfach Bescheid.
Müsste aber zuerst Material besorgen. Diese sind aus einem 12mm Schneidbrett!!
Viele Grüße
Matthias
das mit den fräsen klappt gut! Man muss aber die Löcher oder die Abstandshalter bearbeiten damit es passt.
Auf dem Bild sieht man was ich meine!
Ist aber eine Alternative! Wenn ich eine kleine Serie auflegen soll, gib einfach Bescheid.
Müsste aber zuerst Material besorgen. Diese sind aus einem 12mm Schneidbrett!!
Viele Grüße
Matthias
- Dateianhänge
-
- Platine.jpg (224.81 KiB) 5934 mal betrachtet
-
- Beiträge: 645
- Registriert: 17. Mai 2013, 20:57
- Kontaktdaten:
Re: Strommessender Schaltaktor
Kann man die dann auch lasern lassen?
Die out8 ist auch als Jalo zu betreiben, man sollte aber schließer und wechsler relaise einlöten.
Warum nimmst nicht die ARM Controller Platine?
Die out8 ist auch als Jalo zu betreiben, man sollte aber schließer und wechsler relaise einlöten.
Warum nimmst nicht die ARM Controller Platine?
liebe Grüße
Andreas
Andreas
Re: Strommessender Schaltaktor
Hallo,
ich finde es ganz nett, dass auf der Platine direkt Bedientaster und LEDs vorgesehen sind.
Ich denke wenn man bei dem Gehäuse:
APRA DB4 GBK
Die Y-Maße für die Platine einhält,
sollte Befestigung kein Problem sein.
Viele Grüße
ich finde es ganz nett, dass auf der Platine direkt Bedientaster und LEDs vorgesehen sind.
Ich denke wenn man bei dem Gehäuse:
APRA DB4 GBK
Die Y-Maße für die Platine einhält,
sollte Befestigung kein Problem sein.
Viele Grüße
Re: Strommessender Schaltaktor
So gut sehe ich das auf dem Bild nicht. Ist damit gemeint, dass du die kleine Rastnase, die in das Loch der Platine einhakt, nicht herstellen kannst?mattze hat geschrieben:Hallo,
das mit den fräsen klappt gut! Man muss aber die Löcher oder die Abstandshalter bearbeiten damit es passt.
Auf dem Bild sieht man was ich meine!
Ansonsten sieht die Formgebung richtig gut aus!
Re: Strommessender Schaltaktor
Hallo,
richtig, die Rastnase ist das Problem! Die könnte ich nur durch Umspannen herstellen. Aber das möchte ich vermeiden! Habe deshalb die Halter ein bisschen mit dem Messer beschnitten funktioniert auch! (Ist aber nicht ganz so hübsch)
Relais sind auch angekommen, so dass ich in den nächste Tagen vllt. schon mehr berichten kann.
Viele Grüße
Matthias
richtig, die Rastnase ist das Problem! Die könnte ich nur durch Umspannen herstellen. Aber das möchte ich vermeiden! Habe deshalb die Halter ein bisschen mit dem Messer beschnitten funktioniert auch! (Ist aber nicht ganz so hübsch)
Relais sind auch angekommen, so dass ich in den nächste Tagen vllt. schon mehr berichten kann.
Viele Grüße
Matthias
Re: Strommessender Schaltaktor
Hallo Florian,

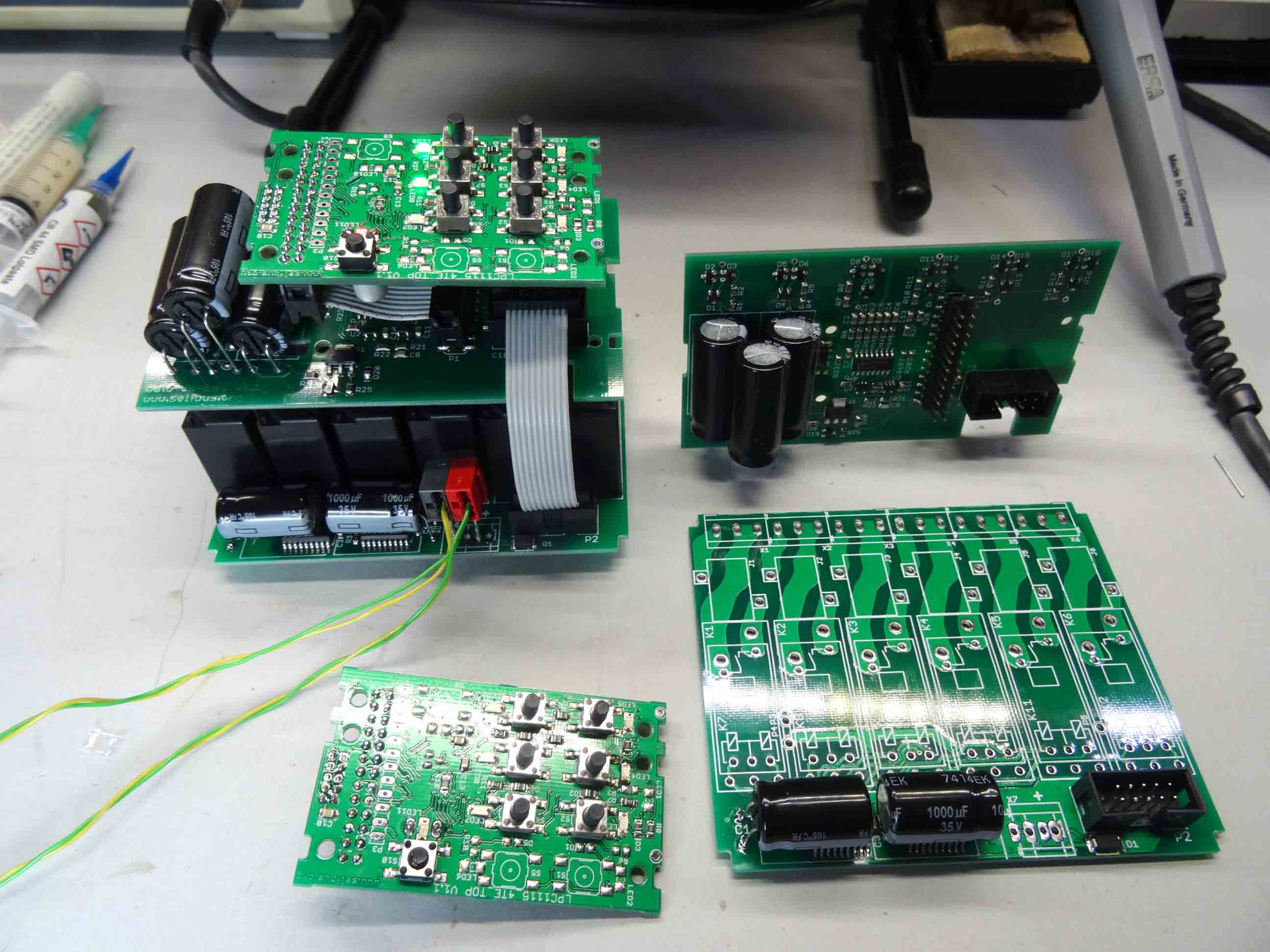

so ich hab jetzt mal Zeit gefunden etwas zu löten. Leider habe ich jetzt ein Problem beim programmieren der Applikation per ETS5.
Hier mal der momentane Stand:
-beide Controller-Boards mit deiner fertigen out-cs-bim112.hex geflasht --> OK
-SA/S8.16.6.1 Ver.3.2 eingefügt (Appl. Schalten 8f 16CS/3.2b)
-Physikalische Adresse programmiert --> OK
-Geräteinfo kann ausgelesen werden
-Handbedienung funktioniert (Relais und LEDs)

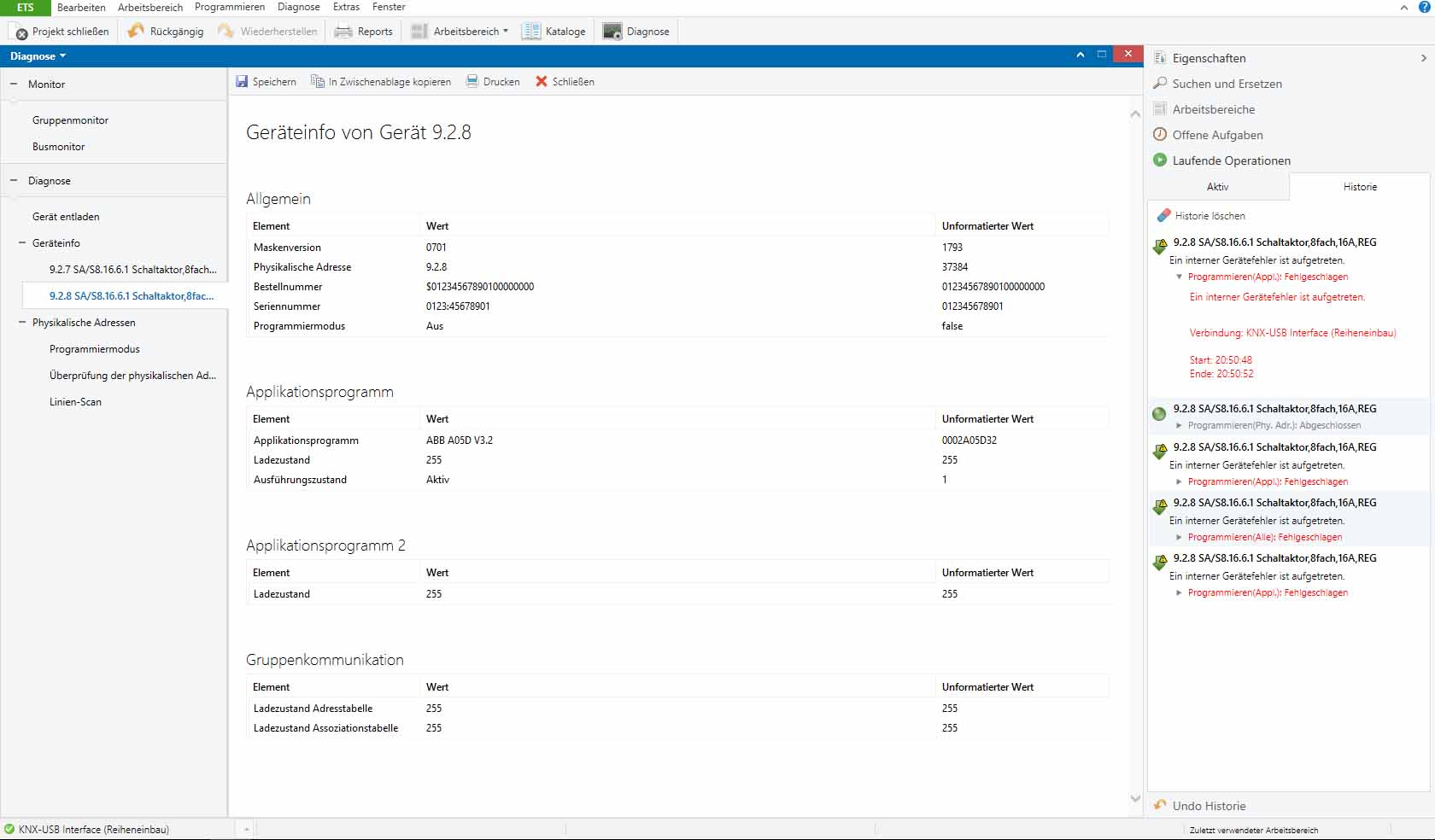

-beim programmieren der Applikation: "Ein interner Gerätefehler ist aufgetreten"
-gleiches Verhalten bei beiden Controller Boards
-zur Kontrolle einen TS-ARM mit dem hex-File geflasht, gleiches Ergebnis Sollte die Appl. auf einem "nackten" Prozessor d.h. ohne Busspannungsmessung/Relais/Strommessung wie der TS-ARM funktionieren oder wird noch Hardware vom ctrl/base-Board gebraucht?
Gruß
Uwe
so ich hab jetzt mal Zeit gefunden etwas zu löten. Leider habe ich jetzt ein Problem beim programmieren der Applikation per ETS5.
Hier mal der momentane Stand:
-beide Controller-Boards mit deiner fertigen out-cs-bim112.hex geflasht --> OK
-SA/S8.16.6.1 Ver.3.2 eingefügt (Appl. Schalten 8f 16CS/3.2b)
-Physikalische Adresse programmiert --> OK
-Geräteinfo kann ausgelesen werden
-Handbedienung funktioniert (Relais und LEDs)
-beim programmieren der Applikation: "Ein interner Gerätefehler ist aufgetreten"
-gleiches Verhalten bei beiden Controller Boards
-zur Kontrolle einen TS-ARM mit dem hex-File geflasht, gleiches Ergebnis Sollte die Appl. auf einem "nackten" Prozessor d.h. ohne Busspannungsmessung/Relais/Strommessung wie der TS-ARM funktionieren oder wird noch Hardware vom ctrl/base-Board gebraucht?
Gruß
Uwe
