Überblick

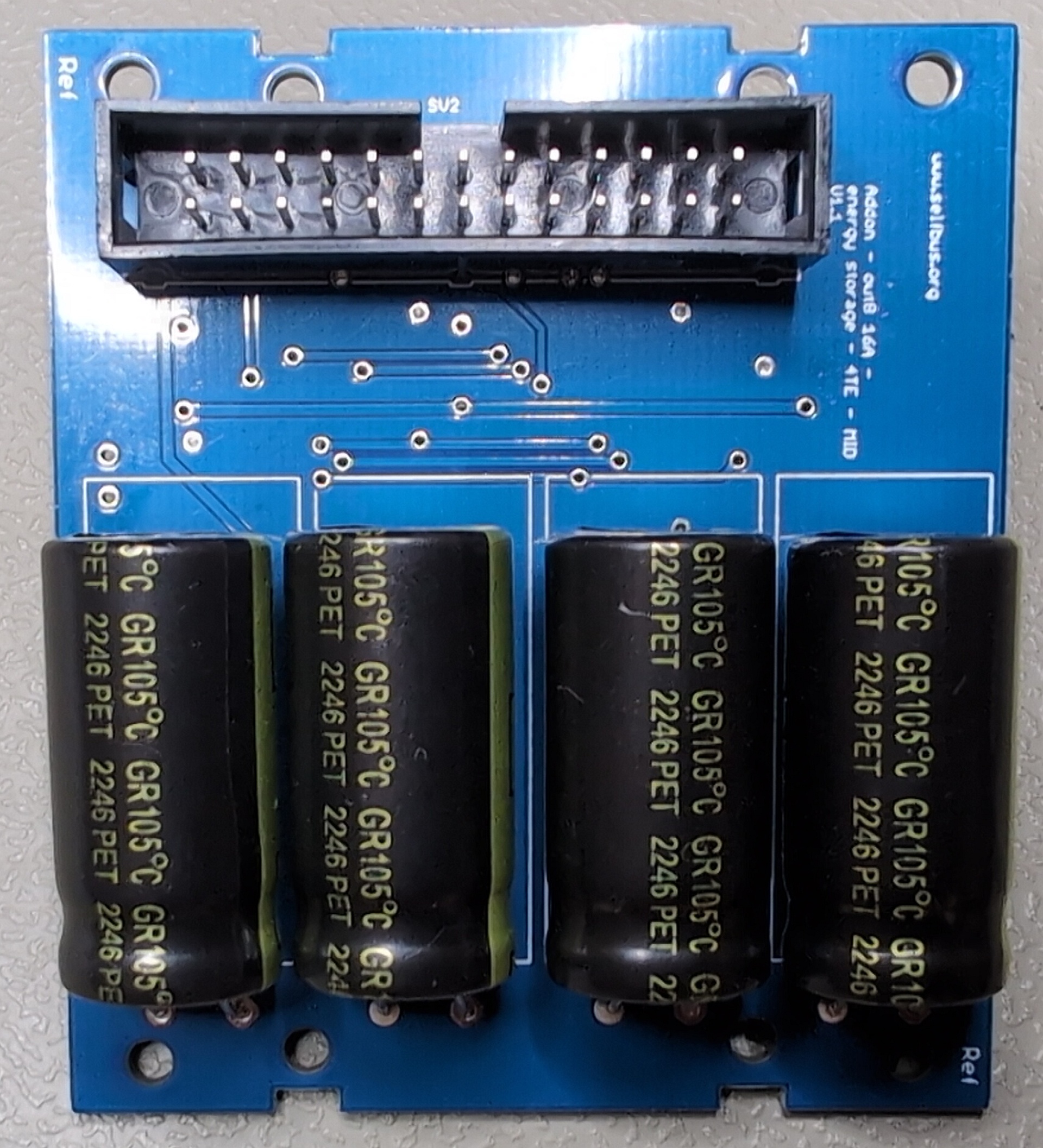

Beschreibung einer Erweiterungsplatine für den 8-fach Schaltaktor zur Energiespeicherung bei Busausfall.

Features

  • 7200µF Speicherkapazität

Beschreibung

Diese Erweiterung ist für den 8-fach Schaltaktor mit bistabilen Relais im Standard 4TE REG-Gehäuse von H-Tronic vorgesehen. Im Fall eines Busspannungsausfalls können damit die Relais noch in vorgegebene Positionen geschaltet werden, bevor sich der Schaltaktor deaktiviert.

Aufbau

Es empfiehlt sich, in dieser Reihenfolge aufzubauen:

  1. SMD-Bauteile auf der Oberseite
  2. Taster
  3. Stiftleisten
  4. Elkos auf der Unterseite

iBOM (öffnet in neuem Fenster)

Hardware

Release v1.1: https://github.com/selfbus/hardware-merged/tree/main/addons/energystorage_4MU_MI

Schaltplan
